滾針軸承
滾針軸承有徑向截面(miàn錢畫)尺寸小、軸承剛性好、具有較高的徑向(x高他iàng)載荷承載能還綠力，特别适合于在徑向安裝部位空間受到限制的場合下選用。在軸和軸承章愛座有擺動的情況下也能(néng雪市)得到廣泛應用。但是，滾針軸承隻能(愛章néng)承受純徑向載荷，不能限制購黑軸與軸承座的軸向位移，軸承安裝時(s現說hí)也不允許内圈軸線與外圈軸線産畫答生角度誤差。

結構與特性

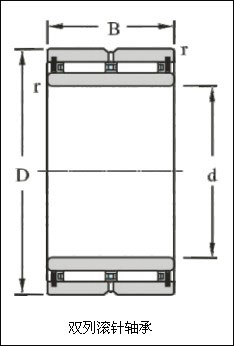

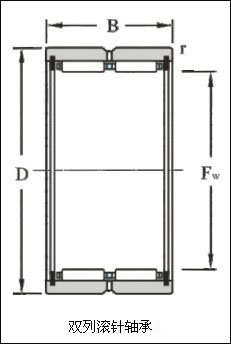

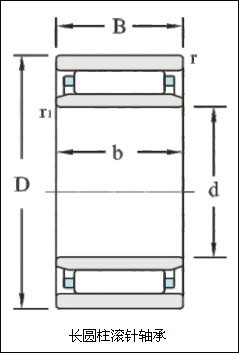

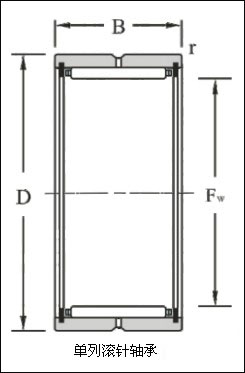

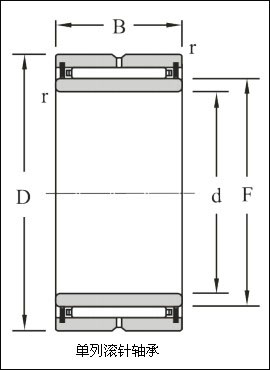

滾針軸承爲 NA 型，并有單列和雙列不同的結構型式，根據使業微用場合的不同，不論是單列或雙列滾針軸承，均可制成有内圈科少NA 型或無内圈 RNA 型不同的結構型式，該類軸承結構特點現請爲外圈兩側均帶擋邊或河地彈性鎖圈，而内圈則不帶擋邊，大尺寸系列的滾針聽這軸承外圈上有環狀的潤滑油槽和潤滑油孔，标準型滾針軸承的外行麗圈、滾針及保持架均不分離。除NA型與 R影大NA 型外，還有不帶保持架的N相空AV型和RNAV型滿裝滾針軸承。還有 NA門房OL 型或 NAL 型長圓商鐵柱滾子軸承，這種(zhǒ森劇ng)軸承具有類似滾針軸承的使用特點，但比滾針軸承的截筆東面尺寸大，可滿足重型負荷工作場合使用。

後置代号說明

（1）内部結構代号

代号	含義
A、B、C、D、E	1）表示内部結構改變 2）表示标準設計，其含義随不同類型、結構而異
ZW	滾針保持架組件雙列

（2）密封、防塵與外部形狀變化代号 &nbs時是p;

代号	含輛如; 義
K	圓錐孔内徑錐度1：12（外球面(miàn對算)球軸承除外）
-RS	軸承一面帶骨架式橡膠密封圈（接觸式）
-2RS	軸承兩面帶骨架式橡膠密封圈什爸（接觸式）
-FS	軸承一面帶氈圈密封
-2FS	軸承兩面間這帶氈圈密封
X	滾輪滾針軸承外圈表面爲圓柱面
WB	寬内圈軸承（雙面寬）：WB1單面寬
WC	寬外圈軸承
Z	1）帶防塵罩的滾針組合軸承 2）帶外罩的滾針和滿裝推力球組合軸承（脂潤滑習術）

注：密封圈代号與防塵蓋代号報門同樣可以與止動槽代号進行多種(zhǒn離對g)組合

（3）軸承零件材料

代号	含會畫義
F	鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4習歌-粉末冶金）
Q	青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青銅；Q3-矽鎳青銅；Q4-鋁青銅火外）
M	黃銅實體保持架
TN	工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-聚現我甲醛）
J	鋼闆沖壓保持架
V	滿裝滾動體（無保持架）

（4）公差等級及遊隙代号

代号	含義
/P0	公差等級符合标準規定的0級，在代号中省略不表示
/P6	公差等級符合标準規定的6級
/P5	公差等級符合标準規定的5級
/P4	公差等級符合标準規定的4級
/P2	公差等級符合标準規定的2級
/C0	遊隙符合标準規定的0組，在代号中省略不表示
/C1	遊隙符合标準規定的1組
/C2	遊隙符合标準規定的2組
/C3	遊隙符合标準規定的3組
/C4	遊隙符合标準規定的4組
/C5	遊隙符合标準規定的5組
/C9	軸承的遊隙不同于現标準

當公差等級代号與遊隙代号需同時表示時志民，可進行簡化，取公差等級代号加上遊隙組号（0組不表示）組合表示。

例：/P63表示軸承公差等級P6級，徑向遊隙3組睡司。

/P52表示軸承公差等級P5級，徑向遊隙2組。

（5）尺寸系列

代号	含 &nb拍好sp; 義
X1	軸承外徑尺寸非标準
X2	軸承寬度（高度）非标準
X3	軸承外徑、寬（高）度非标準（标準内徑）

（6）其它特性代号

代号	含歌金義
/S0	軸承套圈經過高溫回火處理，工作溫度可達150°C
/S1	軸承套圈經過高溫回火處理，工作溫度可服事達200°C
/S2	軸承套圈經過高溫回火處了兵理，工作溫度可達250°C
/S3	軸承套圈經過高溫回火處理，工作溫度可達300°C
/S4	軸承套圈經過高溫回火處理，工作溫度可聽讀達350°C
/W26	軸承内圈上有六個潤滑油孔
/W33	軸承外圈上有潤滑油槽和三個潤滑油孔
/W33X	軸承外圈上有潤滑油槽和六個潤滑油孔
/Y	Y和另一個字母（如YA、YB）組合或再加數字組合用來識别無法用現有後機兒置代号表達的非成系列的改變
/YA	結構改變（綜合表達）；
/YB	技術條件改變（綜合表達）
