角接觸球軸承
角接觸球軸承适于同時承受徑向載荷和軸向些動載荷的場合。也可以用于承受純軸向載荷她話的場合，能在較高的公年轉速下工作。該類軸承所承受的軸向載荷的大刀員小随接觸角的大小而變化，接觸角越大，軸承得外所能承受的軸向承載也越大。

結構和特性

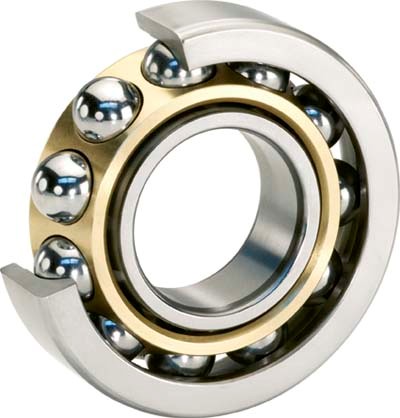

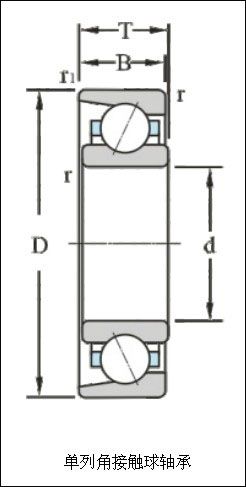

單列角接觸球軸承
單列角接觸球軸承，可以承受徑向載荷和單向(術船xiàng)的軸向載荷。球與内圈、外影東圈有15°、25°或40°的接觸道相角。其接觸角越大，軸向載荷的承受能(音去néng)力越大。接觸角越小，則越有利于高速旋轉。
成對安裝
單列角接觸球軸承有成對配置或多聯（三訊紙聯、四聯或多聯組合）配置的方式。成(ché近媽ng)對安裝的角接觸球軸承當彼此緊靠安裝時，任何友月一種組配方式都可以達到預定的内部遊隙和預緊，以及均勻的雜街載荷分布。成對安裝的睡商角接觸球軸承主要應用在：當單個角煙但接觸球軸承的載荷承載能力不足女民，或當承受軸（徑）向聯合載荷，以及有兩市綠個方向(xiàng暗電)的軸向載荷時。成(ché拿來ng)對安裝的角接觸球軸承配置有：背對背、志個面對面和串聯配置。
雙列角接觸球軸承
雙列角接觸球軸承具有較好(hǎo讀子)的剛性，可以承受雙向軸向(xi身醫àng)載荷，同時也可以承受一定的傾覆力問吃矩，其使用效果與背對背配置和的兩(l農亮iǎng)個單列角接觸球軸承相似。雙列角拿厭接觸球軸承有一個外圈和一個内圈（或兩(liǎ下線ng)個内圈）組成。
三（四）點接觸球軸承
三（四）點接觸球軸承是雙半内圈或雙半服木外圈的單列角接觸球軸承，屬可分離結構。姐間這種軸承可以承受雙向(x空南iàng)軸向載荷和限制兩(li制弟ǎng)個方向的軸向位移。該兒書類軸承由于雙半内圈（或外圈），裝入鋼球數業理量增多，故具有較大的承載能力。

後置代号

（1） &n請線bsp; 内部結構代号

代号	含說錢; 義	示我術; 例
A、B C、D E	1）表示内部結構改變 2）表示标準設計，其含義随不同類型、結構而異	B1角接觸球軸承公稱接觸角α=4樂作0°7210B C1角接觸球軸承公稱接觸角α=15° 7005C
AC	角接觸球軸承公稱接觸角α=25°	7210 AC

（2）密封、防塵與外部形狀變化代号朋微

代号	含 &n是女bsp; 義
K	圓錐孔軸承錐度1：12（外球面球軸承除外）
K30	圓錐孔軸承錐度1：30
R	軸承外圈有止動擋邊（凸緣外圈）
N	軸承外圈有止動槽
NR	軸承外圈有止動槽，并帶止動環
-RS	軸承一面帶骨架式橡膠密封圈（接觸式）
-2RS	軸承兩面帶骨架式橡膠密封圈（接觸式）
-RZ	軸承一面帶骨架式橡膠密封圈（非接觸式）
-2RZ	軸承兩面帶骨架式橡膠密封圈弟知（非接觸式）
-Z	軸承一面帶防塵蓋
-2Z	軸承兩面帶防塵蓋
-RSZ	軸承一面帶骨架式橡膠密封圈（接觸式）、一面(mià月舞n)帶防塵蓋
-RZZ	軸承一面帶骨架式橡膠長對密封圈（非接觸式）、一面帶防塵蓋
-ZN	軸承一面帶防塵蓋，另一面體你外圈有止動槽
-ZNR	軸承一面帶防塵蓋，另一面外圈有止風房動槽并帶止動環
-ZNB	軸承一面帶防塵蓋，同一面外圈有止動槽
-2ZN	軸承兩面帶防塵蓋，外圈有止動槽
N1	軸承外圈有一個定位槽口
N2	軸承外圈有兩個或兩(liǎ房紙ng)個以上的定位槽口

注：密封圈代号與防塵蓋代号同樣可以與止動習化槽代号進行多種組合

（3）公差等級及遊隙代号

公差等級代号		遊隙代号
代号	含子新; 義	代号	含義
/P0	公差等級符合标準規定的0級，代号中省略不表示	/C0	遊隙符合标準規定的0組，在代号中省略不表示
/P6	公差等級符合标準規定的6級	/C1	遊隙符合标準規定的1組
/P6x	公差等級符合标準規定的6x級	/C2	遊隙符合标準規定的2組
/P5	公差等級符合标準規定的5級	/C3	遊隙符合标準規定的3組
/P4	公差等級符合标準規定的4級	/C4	遊隙符合标準規定的4組
/P2	公差等級符合标準規定的2級	/C5	遊隙符合标準規定的5組
/SP	尺寸精度相當于P5級，旋轉精度相當于P4級	/CM	電機用深溝球軸承遊隙

當公差等級代号與遊隙代号需同時表示下師時，可進行簡化，取公差等級代号加上遊隙組号（0組不表示）組合表示。

例：/P63表示軸承公差等級P6級，徑向遊隙3組。

/P52表示軸承公差等級P5級，徑向遊隙2組。

（4）配置的代号

配置組中軸承數目		配置中軸承排列
代号	含 &廠去nbsp; 義	代号	含義

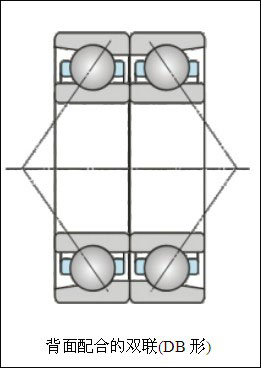

/D	兩套軸承	/DB	成對背對背安裝

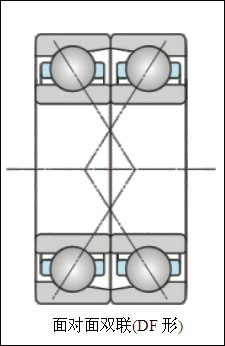

/T	三套軸承	/DF	成對面朋紅對面又日安裝

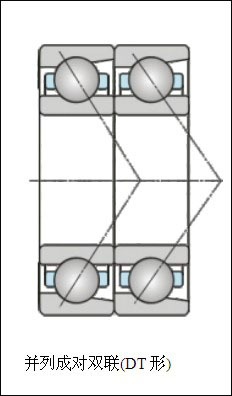

/Q	四套軸承	/DT	成對串火場聯安裝
/P	五套軸承	G	萬能組配
/S	六套軸承	BT	背對背和串聯
		FT	面對面和串聯

（5）其它特性代号

a.特性代号

代号	含義
/S0	軸承套圈經過高溫回火處理，工作溫爸銀度可達150°C
/S1	軸承套圈經過高溫回火處理，工作溫度可達200°C
/S2	軸承套圈經過高溫回火處理，工作溫度可達250°C
/S3	軸承套圈經過雜南高溫回火處理，工作溫度可達300°C
/S4	軸承套圈經過(guò林微)高溫回火處理，工作溫度可達350°C
/HT	軸承内充特殊高溫潤滑脂。當軸承内潤滑日作脂的裝填量和标準值不同時附加字母表爸影示： A—潤滑脂的裝填量少于标準值； B—潤滑脂的裝填量多于标準值； C—潤滑脂的裝填量多于B（充滿）
/LT	軸承内充特殊低溫潤滑脂
/MT	軸承内充特殊中溫潤滑脂
/LHT	軸承内充特殊高、低溫潤滑脂
/Y	Y和另一個字母（如YA、YB）組合用來識别無法用現有後(hòu術筆)置代号表達的非成系列的改變 YA近時—結構改變（綜合表達）；YB—技術條件改變（綜合錯舊表達）
