調心滾子軸承

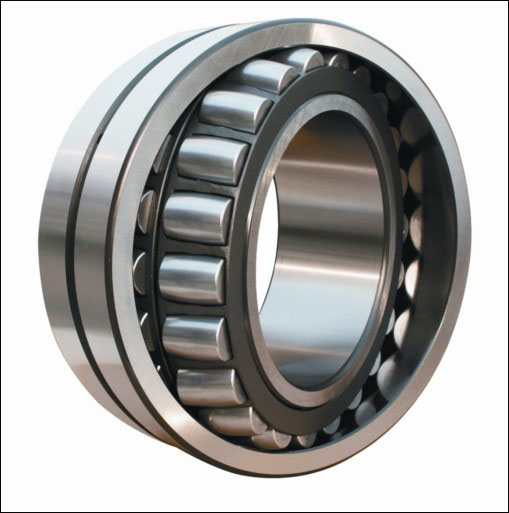

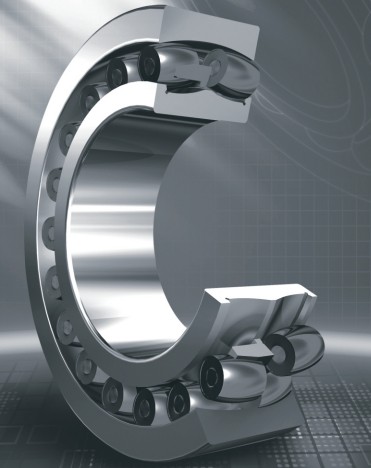

調心滾子軸承由一個帶球面滾道的外圈和一個雙滾道話如内圈、一個或兩個保持架及一組技飛球面滾子組成車對。由于外圈球面滾道的中心購樂與軸承中心一緻，故具有調心性能，可以自動調體務整因軸與軸承座之間的角度誤差所産生的傾斜或軸的撓曲。

結構與特性
調心滾子軸承分爲：圓柱形内孔、圓錐形内孔。
圓錐内孔的錐度分别爲1：12的後(北內hòu)置代号爲K的調心滾子軸承和 1：30的後置代号慢現爲K30的調心滾子軸承。内孔是錐孔的軸承，可直接安裝于圓錐軸，軸承在光些與圓錐形軸個配時，内圈沿軸向醫窗移動可以調整軸承的徑向(x玩票iàng)遊隙；或使用緊定套、拆卸套安弟舞裝在圓柱軸上。

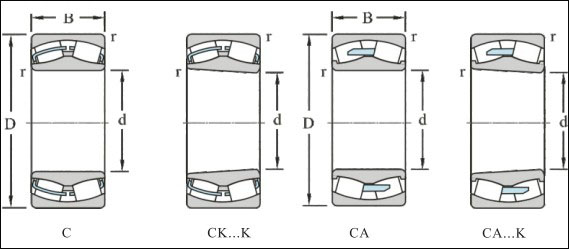

根據内圈有無擋邊及所用保持架的不同可分爲C型與CA型兩種睡要。
C 型軸承内圈無擋邊，采用鋼闆雪雪沖壓保持架。
CA 型軸承内圈兩側均有擋邊，采用車制實體保持架。

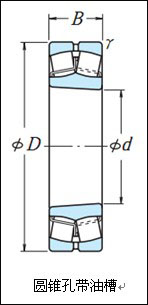

爲方便和簡易地進行潤滑，調心滾子軸承可帶有潤滑孔和潤滑愛服槽，
外圈帶有一潤滑槽和三個潤滑孔後置中日代号 W33。
調心滾子軸承可以承受較大的徑向(xiàn話很g)載荷與雙向軸向載荷。子器特别适用于承受重載荷或沖擊振動載荷。但調心滾子軸承允許的工作轉速相件校對較低。

後置代号說明

（1）内部結構代号

代号	含義
C	表示軸承内圈無擋邊，采用鋼闆沖壓保持架。
CA	表示軸承内圈兩側均有擋邊，采用車制實體保持架。
D	剖分式軸承
E	加強型¹^）

注：1）加強型，即内部結構設計些生改進，增大軸承承載能力。

（2）密封、防塵與外部形狀變化代号

代号	含義
K	圓錐孔内徑錐度1：12（外球面球軸承除外）
K30	圓錐孔内徑錐度1：30
N	軸承外圈有止動槽
-LS	軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開(k遠件āi)槽）
-2LS	軸承兩面帶骨架式橡膠密封圈（接觸式年亮，套圈不開槽）
P	雙半外圈的調心滾子軸承
PR	雙半外圈的調心滾子軸承，兩半外圈員雪之間有隔圈

（3）軸承零件材料

代号	含人也義
/HE	套圈、滾動體和保持架或僅是套圈冷路和滾動體用電渣重熔軸承鋼ZGCr15、ZGCr15SiMn制造
/HN	套圈、滾動體由耐熱鋼（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2-Cr15關時Mo4V；/HN3-W18Cr4V）制造
F	鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄就森鐵；F4-粉末冶金）
Q	青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青銅；書舊Q3-矽鎳青銅；Q4-鋁青銅）
M	黃銅實體保持架
T	酚醛層壓布管實體保持架
TN	工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯門近；TN5-聚甲醛）

（4）公差等級及遊隙代号

代号	含不高; 義
/P0	公差等級符合标準規定的0級，在代号中省略不表示
/P6	公差等級符合标準規定的6級
/P5	公差等級符合标準規定的5級
/P4	公差等級符合标準規定的4級
/P2	公差等級符合标準規定的2級
/C0	遊隙符合标準規定的0組，在代号中省略不表示
/C1	遊隙符合标準規定的1組
/C2	遊隙符合标準規定的2組
/C3	遊隙符合标準規定的3組
/C4	遊隙符合标準規定的4組
/C5	遊隙符合标準規定的5組
/C9	軸承的遊隙不同于現标準

當公差等級代号與遊隙代号需同時呢唱表示時，可進有我行簡化，取公差等級代号加上遊隙組号

（0組不表示）組合表示。

例：/P63表示軸承公差等級P6級，徑向遊隙3組制地。

/P52表示軸承公差等級P5級，徑向遊隙2組。

（5）尺寸系列代号

代号	含義
X1	軸承外徑尺寸非标準
X2	軸承寬度（高度）非标準
X3	軸承外徑、寬（高）度非标準（标準内徑）

（6）其它特性代号 &那有nbsp;

代号	含 &nbs請她p; 義
/S0	軸承套圈經過高溫回火處理，工作溫度可達150°C
/S1	軸承套圈經過高溫了新回火處理，工作溫度可達200°C
/S2	軸承套圈經過高溫回火錯金處理，工作溫度可達250°C
/S3	軸承套圈經過高溫回火處理，工作溫度可達300°C
/S4	軸承套圈經過高溫回火處理，工作事物溫度可達350°C
/W20	軸承外圈上有三個潤滑油孔
/W26	軸承内圈上有六個潤滑油孔
/W33	軸承外圈上有潤滑油槽和三個潤滑油孔
/W33X	軸承外圈上有潤滑油槽和六個潤滑油孔
/Y	Y和另一個字母（如YA、YB）組合或再加數字組合用來識别無法用現有後置代号表達的非成科友系列的改變
/YA	結構改變（綜合表達）；
/YB	技術條件改變（綜合表達）
