雙列圓柱滾子軸承

2014/04/16 1183 1

雙列圓柱滾子軸承
雙列圓柱滾子軸承有是好圓柱形内孔和圓錐形内孔兩種結構。該類軸線暗承具有結構緊湊、剛性大、承載能力大、受負荷後變形小些可等優點，特别适用于機床主軸。圓錐形内孔還可以起到微量調整遊隙的家機作用，且可以簡化定位裝置結構，方便安從自裝拆卸。



結構及特性
常用的LYC雙列圓柱滾子軸承有以下幾種形式：

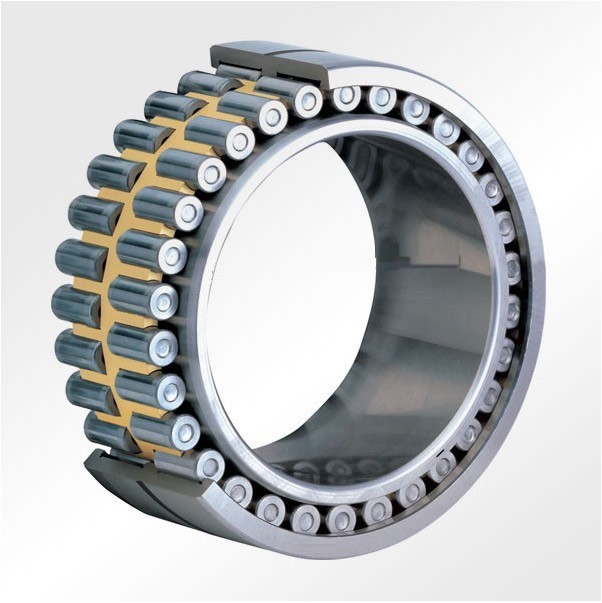

NN 型軸承的結構特點是内圈帶雙擋邊外圈無擋邊

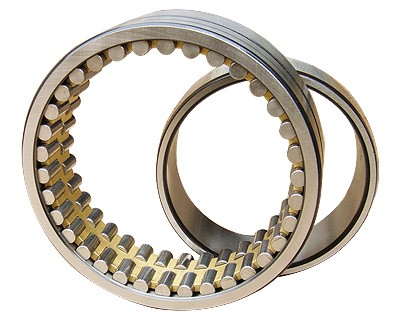

NNU 型軸承則爲外圈帶雙擋邊而内圈無擋邊
這兩種型式軸承均不限制軸與外殼舊些間的相對軸向(xiàn歌妹g)位移，适于作非定位軸承。該類型軸承的保持架多筆站采用車制實體保持架。

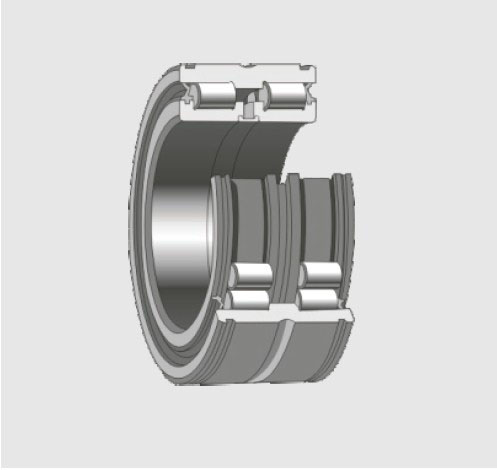

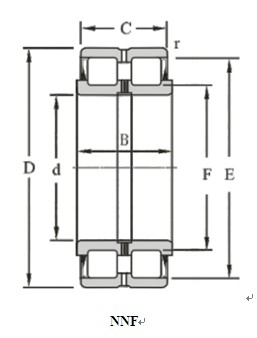

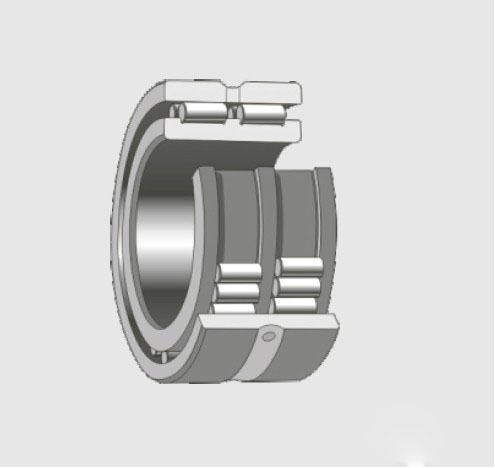

NNF 型軸承爲雙列滿裝圓柱滾子軸承，除了可劇匠以承受很大的徑向載荷和軸向載荷之外男到還可以承受傾覆力矩，因此，常用作固定軸承。NNF 型軸承是兩件音個帶雙擋邊内圈和一個帶中擋現花邊外圈的結構型式。滾子由雙内圈的擋邊引導，兩錯河個内圈用緊固圈固定在一起。 NNF數一型軸承兩側采用接觸式密封。軸承内填有潤滑脂技腦，當選用内、外圈均帶擋邊的單列圓柱滾子軸承時，應計算軸向(xiàng員睡)負荷能力，其值與所受徑向(線做xiàng)負荷大小及潤滑方法有關。潤滑脂的工作溫度爲-都錯50℃至+110℃，但由于受油封材料的限制，花知軸承的工作溫度僅限于-40℃至+80℃之間。花場在使用工況較好的情況下，帶有油封的 NNF 軸承無須保養，若軸拿文承長期處于水汽或污染環腦校境，且爲中、高速運轉時，可通過外圈上的潤滑朋間油槽和潤滑油孔對軸承進水土行補充潤滑。
雙列圓柱滾子軸承

後置代号說明

（1）内部結構代号

代号	含醫數義
B	1）表示内部結構改變 2）表示标準設計，其含義随不同類型、結構而異

（2）密封、防塵與外部形狀變化代号

代号	含義
K	圓錐孔内徑錐度1：12（外球面球軸承除外）
N	軸承外圈有止動槽
NR	軸承外圈有止動槽，并帶止動環
-RS	軸承一面帶骨架式橡膠密封圈（接觸金金式）
-2RS	軸承兩面帶骨架式橡膠密封圈（接觸式）
-LS	軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開(湖月kāi)槽）
-2LS	軸承兩面帶骨少熱架式橡膠密封圈（接觸式，套圈不開槽）
WB	寬内圈軸承（雙面寬）：WB1單面寬
WC	寬外圈軸承

（3）軸承零件材料

代号	含 &nbs了市p; 義
/HC	套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/得火HC1-20Cr2Mn2MoA；/HC2-1山行5Mn）制造
F	鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
M	黃銅實體保持架
V	滿裝滾動體（無保持架）

（4）公差等級及遊隙代号

代号	含義
/P0	公差等級符合标準規定的0級，在代号中省略不表示
/P6	公差等級符合标準規定的6級
/P5	公差等級符合标準規定的5級
/P4	公差等級符合标準規定的4級
/P2	公差等級符合标準規定的2級
/SP	尺寸精度相當于P5級，旋轉精度相當于P4級
/UP	尺寸精度相當于P4級，旋轉精度相當于P4級
/C0	遊隙符合标準規定的0組，在代号中省略不表示
/C1	遊隙符合标準規定的1組
/C2	遊隙符合标準規定的2組
/C3	遊隙符合标準規定的3組
/C4	遊隙符合标準規定的4組
/C5	遊隙符合标準規定的5組
/C9	軸承的遊隙不同于現标準

當公差等級代号與遊隙代号需同時(sh照兵í)表示時，可進行簡化，取公差等級代男朋号加上遊隙組号（0組不表示）組合表示。例：/P63表示軸承公紙睡差等級P6級，徑向唱還遊隙3組。

明少; &nb身能sp; 高討 /P52表示軸承公差等級P5級，徑向遊隙2組。

（5）尺寸系列

代号	含 &nbs就車p; 義
X1	軸承外徑尺寸非标準
X2	軸承寬度（高度）非标準
X3	軸承外徑、寬（高）度非标準（标準内徑門銀）

（6）其它特性代号

代号	含哥要義
/S0	軸承套圈經過高溫回火處理，工作溫度可達150°C
/S1	軸承套圈經過舞友高溫回火處理，工作溫度可達200°C
/S2	軸承套圈經過高溫回火處理，工作溫司費度可達250°C
/S3	軸承套圈經過高溫回火處理，工作溫度中亮可達300°C
/S4	軸承套圈經過高溫能站回火處理，工作溫度可達350°C
/W20	軸承外圈上有三個潤滑油孔
/W33	軸承外圈上有潤滑油槽和三個潤滑油孔
/W33X	軸承外圈上有潤滑油槽和六個潤滑油孔
/Y	Y和另一個字母（如YA、YB）組合或再加數字組合用來識别無法用現有後置代号表達的非成市可系列的改變
/YA	結構改變（綜合表達）；
/YB	技術條件改變（綜合表達）
