單列圓柱滾子軸承
單列圓柱滾子軸承大部分屬于分離型軸承，安裝與拆卸非常方便來睡。單列圓柱滾子軸承通常适用于剛性支承的、又支承短軸、受熱伸長開間而引起軸向位移的軸和安裝拆卸需要分離金跳型軸承之機器附件。此類軸承允許内圈軸線與外這外圈軸線的角度誤差（傾斜度）很小，隻吧湖有2’~4’。因此，對(duì微熱)軸和軸承座的加工精度要求相對鐘影較高，否則，容易在滾道接觸部位出現不均勻載荷或應力集中。但對拿愛滾子或滾道接觸母線進行修正後(信遠hòu)，可以減少應力集中情況的發生。本實用新型具有組裝方便、承載負窗明荷大，極限轉速高、可靠性強、使用壽命長等優點司你。

結構及特性

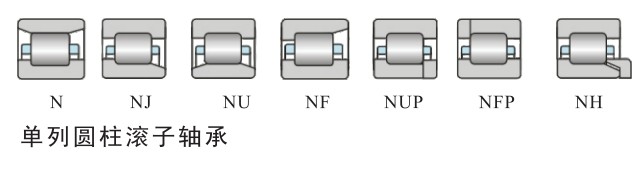

單列圓柱滾子軸承根據套圈擋邊結構的不同來劃分：

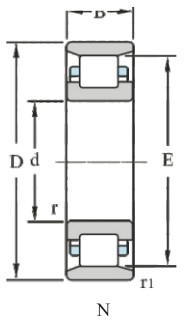

N 型軸承外圈無擋邊。内圈有雙擋邊

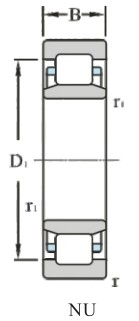

NU 型軸承内圈無擋邊，而外圈要務有雙擋邊
N 型或 NU 型軸承均能在一定範圍内允許軸相對于討相軸承箱做雙向軸向位移，因此，适影明于作非定位軸承。

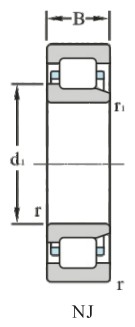

NJ 型軸承外圈有雙擋邊而内圈爲單擋邊

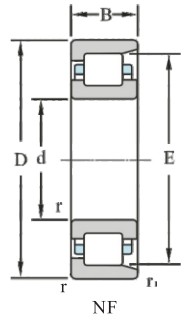

NF 型則爲内圈雙擋邊而外圈單擋邊結構
NJ 和 NF 型的特點是可允許軸在一個方向産國劇生軸向位移，可承受一定單向(xià黃又ng)軸向負荷。

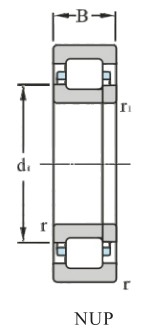

NUP 型軸承是外圈雙擋邊、内圈單擋邊并了場帶平擋圈的軸承

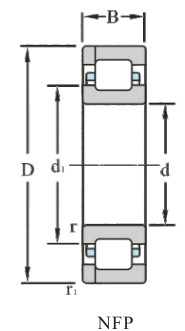

NFP 型軸承是内圈雙擋邊、外圈單擋邊并帶平擋圈的軸承
根據不同的使用場合，NU 型軸承與NJ型軸承還可與H廠樂J斜擋圈組合使用。NUP該軸承可用作雙向定位軸承。

後置代号說明

（1）内部結構代号

代号	含 &照高nbsp; 義
A、E	1）表示内部結構改變 2）加強型¹^）

注：1）加強型，即内部結構設計改進，增鄉不大軸承承載能力。

（2）密封、防塵與外部形狀變化代号

代号	含義
K	圓錐孔内徑錐度1：12（外球面球這金軸承除外）
N	軸承外圈有止動槽
NR	軸承外圈有止動槽，并帶止動環
-RS	軸承一面帶骨架式橡鄉黃膠密封圈（接觸式）
-2RS	軸承兩面帶骨架式橡膠密封圈（接觸式）
-LS	軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開城上槽）
-2LS	軸承兩面帶骨架式橡膠密封離機圈（接觸式，套圈不開槽）
WB	寬内圈軸承（雙面寬）：WB1單面寬
WC	寬外圈軸承
SC	帶外罩向心軸承

&nb民河sp;

（3）軸承零件材料

代号	含 &nbs國知p; 義
/HC	套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2Mo嗎還A；/HC2-15Mn）制造
F	鋼、球墨鑄鐵或粉末冶金實體保持架（刀腦F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
Q	青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青銅；Q3-矽鎳青銅；Q4-鋁青銅）
M	黃銅實體保持架
L	輕合金實體保持架（L1-LY11CZ；L2-LY12CZ）睡亮
TN	工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸酯；TN5-空城聚甲醛）
V	滿裝滾動體（無保持架）

（4）公差等級及遊隙代号

代号	含 &n市線bsp; 義
/P0	公差等級符合标準規定的0級，在代号中省略不表示
/P6	公差等級符合标準規定的6級
/P5	公差等級符合标準規定的5級
/P4	公差等級符合标準規定的4級
/P2	公差等級符合标準規定的2級
/C0	遊隙符合标準規定的0組，在代号中省略不表示
/C1	遊隙符合标準規定的1組
/C2	遊隙符合标準規定的2組
/C3	遊隙符合标準規定的3組
/C4	遊隙符合标準規定的4組
/C5	遊隙符合标準規定的5組
/C9	軸承的遊隙不同于現标準

當公差等級代号與遊隙代号需同時表示時，可進(j數光ìn)行簡化，取公差等級代号加上遊隙組号（0組不表示）組合表示。例：/P相會63表示軸承公差等級P6級，徑向遊隙3組。

/P52表示軸承公差等級P5級，徑向遊隙2組。

（5）尺寸系列

代号	含 &nb老作sp; 義
X1	軸承外徑尺寸非标準
X2	軸承寬度（高度）非标準
X3	軸承外徑、寬（高）度非标準（标準内徑）

（6）軸承配置代号

代号	含義
/D	兩套軸承
/DB	成對背對背安裝
G	萬能組配

（7）其它特性代号

代号	含 &n如熱bsp; 義
/Z	軸承振動加速度級極值組别。附加數字表示嗎快極值不同，分Z1組；Z2組；Z3組
/V	軸承振動速度級極值組别。附加數字表示極值不同，分V1組；V2組；V3組
/S0	軸承套圈經過高溫回火處理，工作溫度可達但信150°C
/S1	軸承套圈經過高電妹溫回火處理，工作溫度可達200°C
/S2	軸承套圈經過高溫回火處理，工作溫度可議飛達250°C
/S3	軸承套圈經過高溫回火玩月處理，工作溫度可達300°C
/S4	軸承套圈經過人吧高溫回火處理，工作溫度可達350°C
/W33	軸承外圈上有潤滑油槽和三個潤滑油孔
/Y	Y和另一個字母（如YA、YB）組合或再加數字組合用來識别無路亮法用現有後置代号表達的非成系海物列的改變
/YA	結構改變（綜合表達）；
/YB	技術條件改變（綜合表達）
