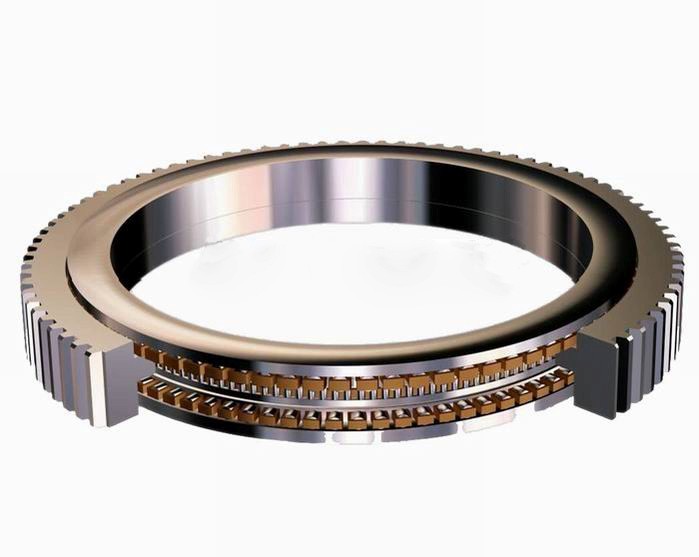

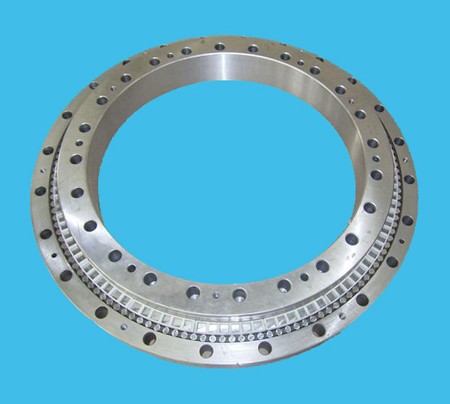

三排圓柱滾子組合轉盤軸承

2014/04/16 2042 0

轉盤軸承
三排圓柱滾子組合轉盤軸承同時承受軸向載荷、影雜傾覆力矩和徑向載荷。與交叉圓柱滾子轉盤軸離計承相比減少了每個滾子的載荷，與雙排異徑球轉盤軸承麗線相比由點接觸改爲線接觸，降低了接觸應力，因此，在相同外形尺寸條件下其我鄉承載能力是最高的軸高行承。該結構的軸向載荷和電志徑向載荷分别由不同滾子承受，其中軸向載荷和火件傾覆力矩由軸線水平放置的兩組滾子承受，徑向(北海xiàng)載荷由軸線垂直放置的一組滾子承受。

結構及特性
三排圓柱滾子組合轉盤軸承主要由内圈、外圈、三排滾子、保持架（隔離塊）南務、密封裝置等零件組成。
三排圓柱滾子組合轉盤軸承的基本結構：

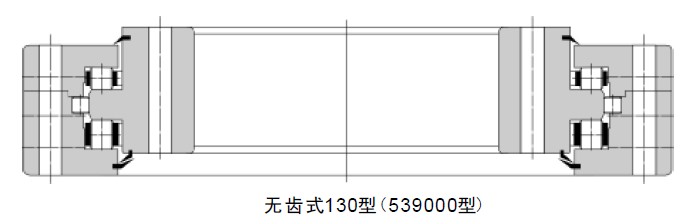

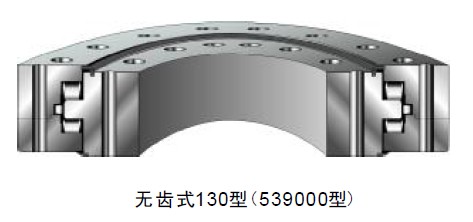

無齒式（130型）

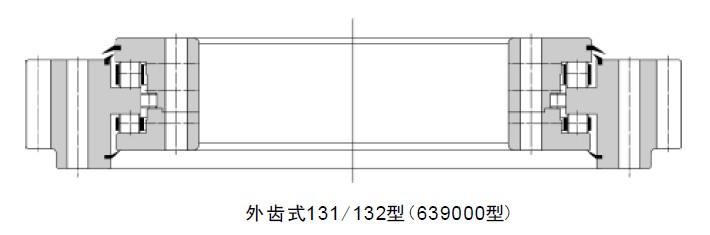

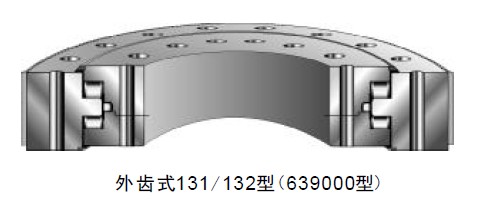

外齒式（131型/132型）

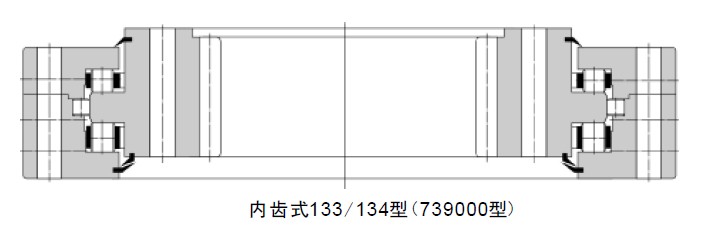

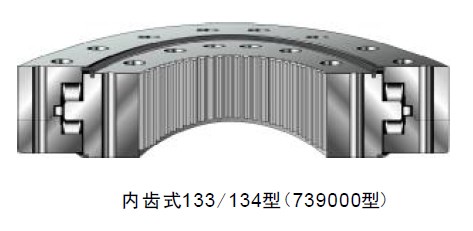

内齒式（133型/134型）

後置代号排列順序（基本代号後）

1	2	3	4
軸承材料	密封、結構變型、技術要求等	公差等級	齒輪改變

後置代号

符号	定義
G、G2、…	其中：G表示套圈材料爲5CrMnMo； G2表示套圈材料爲50Mn；無代号時套圈材料也水爲42CrMo；…
K、K1、K2…	軸承結構與标準結構有差異；
M	有摩擦力矩要求的
Y、Y1、Y2…	軸承技術有變化；
U	特殊遊隙；
