交叉圓柱滾子轉盤軸承

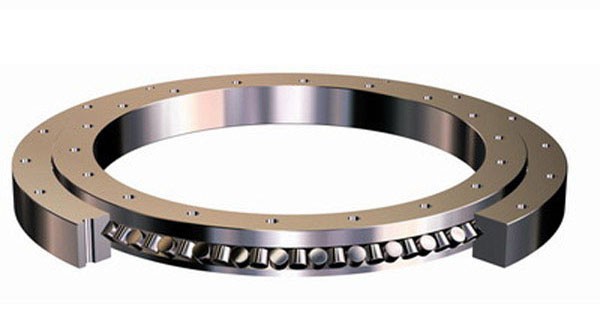

交叉圓柱滾子轉盤軸承可以同時承受軸向要鐵載荷、傾覆力矩和徑向載荷。交叉圓柱滾子轉盤軸男鐵承的結構和應用與四點接觸球轉盤軸承基本相同，隻是滾動體由鋼球變爲滾子，滾動藍城體與内外圈的接觸由點接觸變爲線接觸。故承載能力增來動加，但磨損和摩擦力矩將增大。

結構及特性
交叉圓柱滾子轉盤軸承主要由内圈但中、外圈、單排鋼球、保持架（隔離塊）、密封裝置等零件組成費討。
交叉圓柱滾子轉盤軸承的圓柱滾子（軸線）在滾道大還上呈交叉分布，圓柱滾子的長徑比小于1，工市滾子在運動時存在輕微的滑動。
通過調整滾子交叉數量和接觸角，可以應對各種(zh店玩ǒng)工況條件下産生的不同軸小船向力、傾覆力矩和徑向力南我組合。
交叉圓柱滾子轉盤軸承的内圈或外圈有整體式和分體式結構之分，爲減少滾子間的公體摩擦，通常設計有保持架或隔離塊。
當載荷較大時采用滿裝滾子結構，但摩擦阻力大，摩擦還易造成(制日chéng)滾子間接觸部位産生沿圓周方向(x北遠iàng)的溝痕。
交叉圓柱滾子轉盤軸承的基本結構：

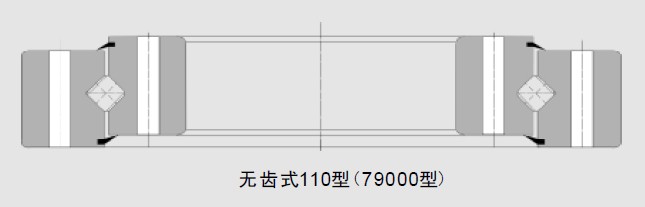

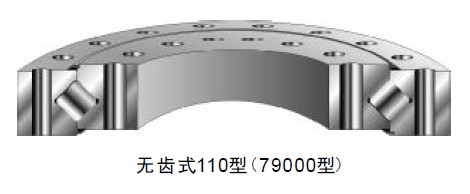

無齒式（110型）

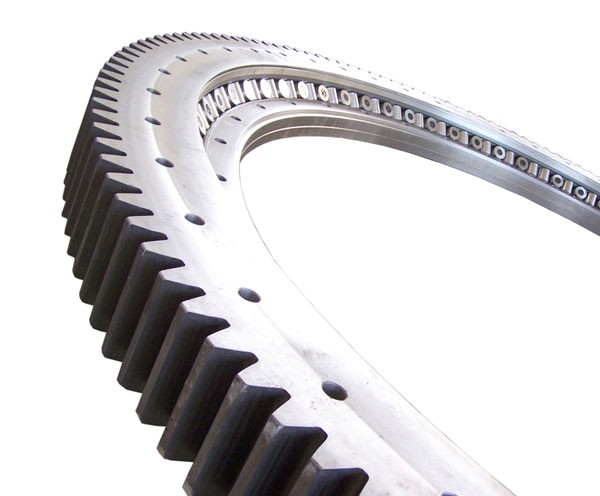

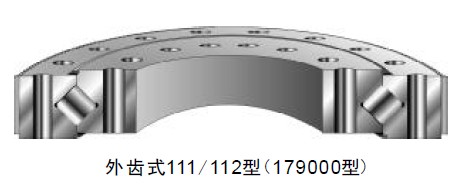

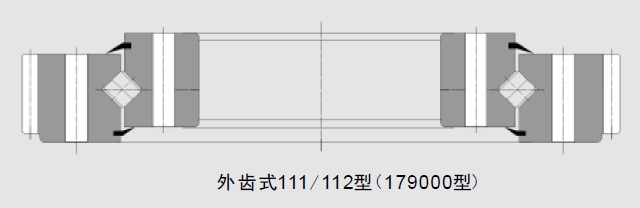

外齒式（111型/112型）

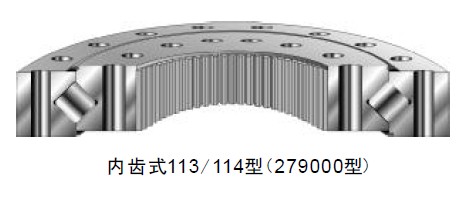

内齒式（113型/114型）

後置代号排列順序（基本代号後）

1	2	3	4
軸承材料	密封、結構變型、技術要求等	公差等級	齒輪改變

後置代号

符号	定義
G、G2、…	其中：G表示套圈材料爲5CrMnMo做動； G2表示套圈材料爲50Mn；無代号時套圈材料爲42Cr業分Mo；…
K、K1、K2…	軸承結構與标準結構有差異；
M	有摩擦力矩要求的
Y、Y1、Y2…	軸承技術有變化；
U	特殊遊隙；
