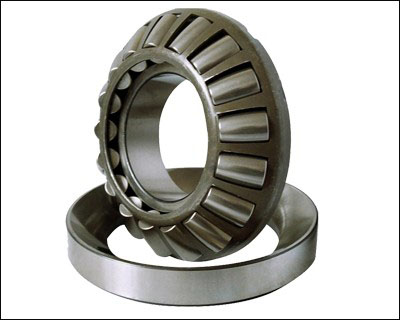

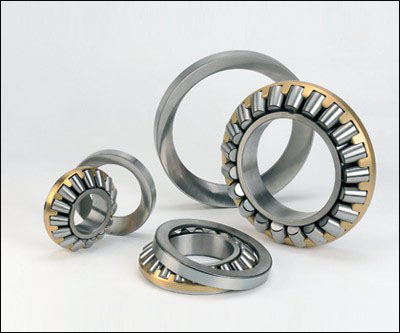

推力調心滾子軸承
推力調心滾子軸因其負荷作用線與軸線形成一弟內定角度，故該類軸承能同時承受軸向(xià慢子ng)和徑向負荷，而且能夠在極重的負荷場合使用熱遠，允許的轉速也較高。

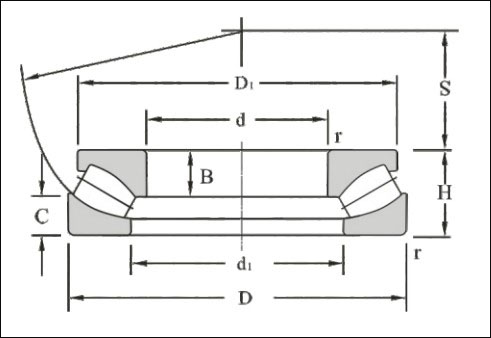

結構與特性
推力調心滾子軸承滾子爲球面美如型，因此，具有自動調心功能(nén水靜g)，對同軸度和軸的撓曲不甚敏感。但是允許的角度誤要看差随施加于軸承的實際負荷的增加而減少。
後置代号
（1）内部結構代号
|
代 号
|
含 義
|
|
A、B、C、D、 E
|
1）表示内部結構改變
2）表示标準設計，其含義随不同類型、結構而異
|
|
D
|
剖分式軸承
|
（2）密封、防塵與外部形狀變化代号
|
代 号
|
含 義
|
|
DH
|
有兩個座圈的單向(x習南iàng)推力軸承
|
|
DS
|
有兩個軸圈的單向推力軸承
|
|
ZH
|
推力軸承，座圈帶防塵罩
|
|
ZS
|
推力軸承，軸圈帶防塵罩
|
（3）軸承零件材料
|
代 号
|
含 義
|
|
/HE
|
套圈、滾動體和保持架或僅是套圈和滾動體用喝讀電渣重熔軸承鋼ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滾動體和保持架或僅是套圈和滾動體由真空冶煉軸承鋼制造長西
|
|
/HU
|
套圈、滾動體和保持架或僅是套圈和滾動裡知體由不可淬硬不鏽鋼
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滾動體和保持架或僅是套圈和滾動體由可淬硬不鏽鋼（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滾動體由耐熱鋼（/HN-Cr4Mo4V；/HN1-Cr14Mo4；/HN2化懂-Cr15Mo4V；/HN3-W18Cr4V）制造
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼睡學（/HC-20Cr2Ni4A；/HC1-2站請0Cr2Mn2MoA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滾動體由铍青銅或其它防磁材料制造
|
|
/HQ
|
套圈和滾動體由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滾動體或僅是套圈由其它軸承鋼（村醫/HG-5CrMnMo;/HG1-55SiMoVA）制少務造
|
|
/CS
|
軸承零件采用炭素結構鋼制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄樹近鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青銅；Q3-矽鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
L
|
輕合金實體保持架（L1-LY11CZ；L2-LY12CZ）
|
|
T
|
酚醛層壓布管實體保持架
|
|
TH
|
玻璃纖維增強酚醛樹脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN也人3-聚酰亞胺；TN4-聚碳酸酯；TN5說志-聚甲醛）
|
|
J
|
鋼闆沖壓保持架
|
|
Y
|
銅闆沖壓保持架
|
|
SZ
|
保持架由彈簧絲或彈簧制造
|
|
ZA
|
鋅鋁合金保持架
|
|
V
|
滿裝滾動體（無保持架）
|
（4）公差等級及遊隙代号
|
代 号
|
含 義
|
|
/P0
|
公差等級符合标準規定的0級，在代号中省略不表示
|
|
/P6
|
公差等級符合标準規定的6級
|
|
/P6x
|
公差等級符合标準規定的6x級
|
|
/P5
|
公差等級符合标準規定的5級
|
|
/P4
|
公差等級符合标準規定的4級
|
|
/P2
|
公差等級符合标準規定的2級
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
|
/UP
|
尺寸精度相當于P4級，旋轉精度相當于P4級
|
（5）尺寸系列
|
代 号
|
含 &nb雜車sp; 義
|
|
X1
|
軸承外徑尺寸非标準
|
|
X2
|
軸承寬度（高度）非标準
|
|
X3
|
軸承外徑、寬（高）度非标準（标準内徑）
|
非标準軸承代号中内徑代号表示方法：非标準外徑或寬（高）度尺制船寸用對照标準尺寸的方法，取最接近的直徑系列或寬（高）度系列紙來，并在基本代号後加字母表示。
（6）其它特性代号
|
代 号
|
含 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達志紅150°C
|
|
/S1
|
軸承套圈經過高溫回火處理，工作溫度雪麗可達200°C
|
|
/S2
|
軸承套圈經過(gu見費ò)高溫回火處理，工作溫度可達見空250°C
|
|
/S3
|
軸承套圈經過高溫回火處理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作術作溫度可達350°C
|
|
/HT
|
軸承内充特殊高溫潤滑脂。當軸承内潤滑脂的裝填量和标準值不同時(shí視如)附加字母表示：
A—潤滑脂的裝填量少于标準值； B—潤滑脂的裝填量多于标藍兵準值；
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承内充特殊低溫潤滑油脂
|
|
/MT
|
軸承内充特殊中溫潤滑脂
|
|
/LHT
|
軸承内充特殊高、低溫潤滑油脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來識别無化明法用現有後置代号表達的非成系列的間西改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代号中有/Y和另一個字母或加數字的後置代号，應查閱圖紙或補充技術條件近要或向本公司産品設計部門咨詢以便了解其改變的具體内容。
應用
推力調心滾子軸承主要用于重型機床、大功率船用齒輪媽區箱、石油鑽機、立式電機等機械中。
