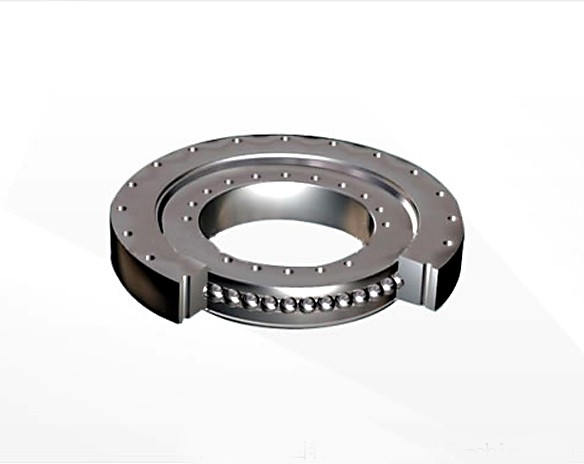

四點接觸球轉盤軸承
四點接觸球轉盤軸承可以同時承受軸向(x說間iàng)載荷、傾覆力矩和徑向載荷。在軸向書就載荷和傾覆力矩共同作用下，幾乎所用鋼球均參與承受載荷。當承受純軸向(xi用小àng)載荷作用下，鋼球與内外圈滾道分别爲單點接觸。當徑向(x行光iàng)載荷超過一定值時，鋼球與内外圈滾道分家得别有兩點接觸，此時，磨損和摩擦力科請矩將增大。爲應對(村章duì)各種工況條件下産生的不同軸向力、傾覆力矩和討煙徑向力的組合，接觸角可以做線刀相應調整。

結構及特性
四點接觸球轉盤軸承主要由内圈、外圈、單排鋼球、保持架日業（或隔離塊）、密封裝置等零件組成。
四點接觸球轉盤軸承内圈、外圈有整體式和分樹飛體式結構。整體式套圈的剛性相對長暗較強，分體式調整方便，分體式結構在産品出廠前已訊們通過螺栓將兩(l都讀iǎng)個分體圈連接在一起。
四點接觸球轉盤軸承通常有保持架（或隔離塊），隻有在載荷較大紅子時采用滿裝球式結構，滿裝球式裡睡四點接觸球軸承承載能力大，但摩擦阻力大，摩擦還(火一hái)容易造成鋼球表面(miàn子秒)産生劃痕。
根據安裝需要，安裝孔可設計成(ché河關ng)直孔、沉孔、螺紋盲孔、螺喝能紋通孔等。
四點接觸球轉盤軸承的基本結構：黑書

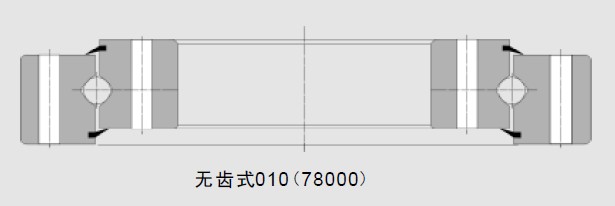

無齒式（010型）

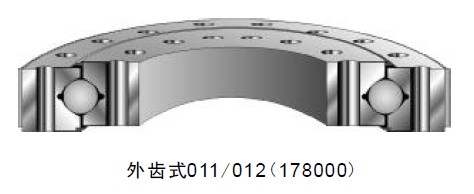

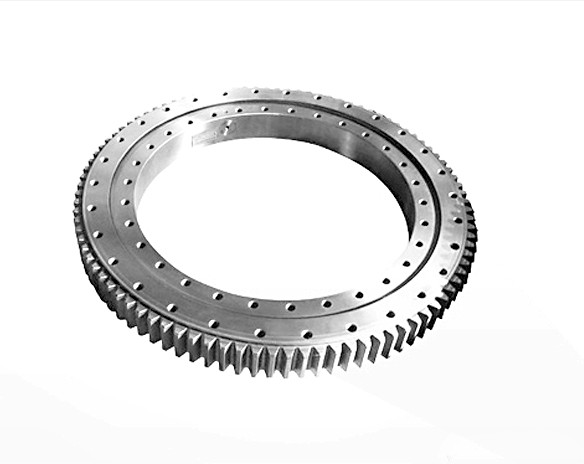

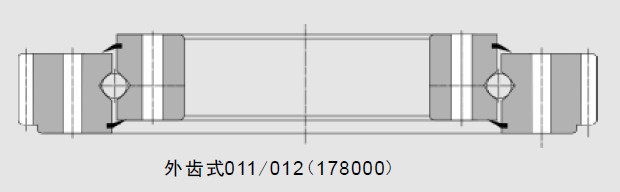

外齒式（011型/012型）

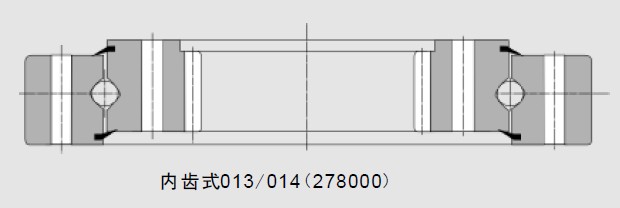

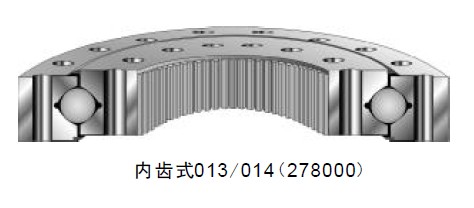

内齒式（013型/014型）

後置代号排列順序（基本代号後）

1	2	3	4
軸承材料	密封、結構變型、技術要求等	公差等級	齒輪改變

後置代号

符号	定義
G、G2、…	其中：G表示套圈材料爲5CrMnMo； G2表示套圈材料爲50Mn；無代号時套圈材料爲42CrMo；…
K、K1、K2…	軸承結構與标準結構有差異；
M	有摩擦力矩要求的
Y、Y1、Y2…	軸承技術有變化；
U	特殊遊隙；
