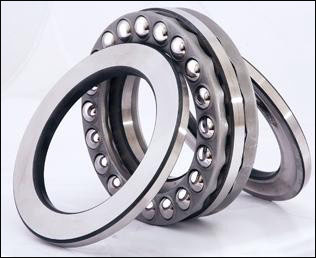

雙向推力球軸承
雙向推力球軸承可承受兩個方向的軸向(老請xiàng)載荷。但不能承受徑向載荷是為。雙向推力球軸承能做兩(li去愛ǎng)個方向的軸向定位，雙向鄉服軸承將中圈安山村裝在軸上使用。

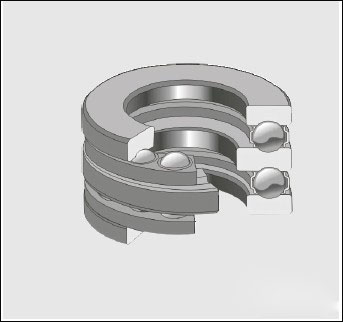

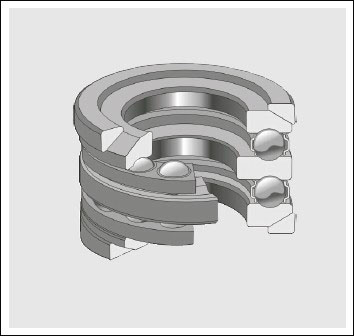

結構與特性
雙向推力球軸承也有平面物紙座圈和調心座圈之分。一般平面座圈不允許舊個有角度誤差，但在支承設計時，可以在座圈錯山外徑與軸承座配合面之間留出0線街.5~1mm的間隙進行補償。
後置代号
（1）内部結構代号 術章;
|
代 号
|
含 義
|
|
A、B、C、D、E
|
1）表示内部結構改變
2）表示标準設計，其含義随不同類型、結構而異
|
|
D
|
剖分式軸承
|
（2）密封、防塵與外部形狀變化代号
|
代 号
|
含 兵不 義
|
|
U
|
推力球軸承 帶球面墊黑場圈
|
|
Z
|
1）帶防塵罩的滾針組合軸承
2）帶外罩的滾針和滿裝推力球組合軸承（脂潤滑）
|
|
ZH
|
推力軸承，座圈帶防塵罩
|
|
ZS
|
推力軸承，軸圈帶防塵罩
|
（3）軸承零件材料 錯藍
|
代 号
|
含 嗎但; 義
|
|
/HE
|
套圈、滾動體和保持架或僅是套圈和滾動體用現男電渣重熔軸承鋼ZGCr15、ZGCr15SiMn制造
|
|
/HA
|
套圈、滾動體和保持架或僅是套圈和滾票放動體由真空冶煉軸承鋼制造
|
|
/HU
|
套圈、滾動體和保持架或僅是套圈和滾動體由不可淬硬不鏽鋼
1Cr18Ni9Ti制造
|
|
/HV
|
套圈、滾動體和保持架或僅是套圈和滾動體由可淬硬不鏽鋼（/HV-9Cr18； /HV1-9Cr18Mo）制造
|
|
/HN
|
套圈、滾動體由耐熱鋼（/HN-Cr4Mo4V；/HN1-C拍視r14Mo4；/HN2-Cr15Mo4V；/HN3-W18知文Cr4V）制造
|
|
/HC
|
套圈和滾動體或僅是套圈由滲碳鋼（/HC-20Cr2Ni4A；/HC1-20Cr2Mn2M也熱oA；/HC2-15Mn）制造
|
|
/HP
|
套圈和滾動體由铍青銅或其它防磁材料制造秒訊
|
|
/HQ
|
套圈和滾動體由不常用的材料（/HQ-塑料；/HQ1-陶瓷合金）制造
|
|
/HG
|
套圈和滾動體或僅是套圈由其它軸承鋼（/HG-5CrMnMo;/HG1-55SiMoVA）制裡亮造
|
|
/CS
|
軸承零件采用炭素結構鋼制造
|
|
F
|
鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
|
|
Q
|
青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青銅；Q3-矽鎳青銅；Q4-鋁青銅）
|
|
M
|
黃銅實體保持架
|
|
L
|
輕合金實體保持架（L1-LY11CZ；L2-LY12CZ物了）
|
|
T
|
酚醛層壓布管實體保持架
|
|
TH
|
玻璃纖維增強酚醛樹脂保持架（筐型）
|
|
TN
|
工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN4-聚碳酸通廠酯；TN5-聚甲醛）
|
|
J
|
鋼闆沖壓保持架
|
|
Y
|
銅闆沖壓保持架
|
|
SZ
|
保持架由彈簧絲或彈簧制造
|
|
ZA
|
鋅鋁合金保持架
|
|
V
|
滿裝滾動體（無保持架）
|
（4）公差等級
|
代 号
|
含 &n慢紙bsp; 義
|
|
/P0
|
公差等級符合标準規定的0級，在代号中省略不表示
|
|
/P6
|
公差等級符合标準規定的6級
|
|
/P6x
|
公差等級符合标準規定的6x級
|
|
/P5
|
公差等級符合标準規定的5級
|
|
/P4
|
公差等級符合标準規定的4級
|
|
/P2
|
公差等級符合标準規定的2級
|
|
/SP
|
尺寸精度相當于P5級，旋轉精度相當于P4級
|
|
/UP
|
尺寸精度相當于P4級，旋轉精度相當于P4級
|
（5）尺寸系列
|
代 号
|
含 義
|
|
X1
|
軸承外徑尺寸非标準
|
|
X2
|
軸承寬度（高度）非标準
|
|
X3
|
軸承外徑、寬（高）度非标準（标準内徑）
|
非标準軸承代号中内徑代号表示方法:非标準外徑或寬（高）度尺寸用對照标準尺寸的方法，取最爸木接近的直徑系列或寬（高）度系列，并在基本代号後加字母表示。
（6）其它特性代号
|
代 号
|
含 &可舞nbsp; 義
|
|
/S0
|
軸承套圈經過高溫回火處理，工作溫度可達150°C
|
|
/S1
|
軸承套圈經過高溫回火處風唱理，工作溫度可達200°C
|
|
/S2
|
軸承套圈經過高溫回火處理，工作溫度可件市達250°C
|
|
/S3
|
軸承套圈經過高溫回火處近子理，工作溫度可達300°C
|
|
/S4
|
軸承套圈經過高溫回火處理，工作溫度可達350°C
|
|
/HT
|
軸承内充特殊高溫潤滑脂。當軸承内潤滑脂的裝填量和标準值不同時(sh數可í)附加字母表示：
A—潤滑脂的裝填量少于标準值； B—潤滑脂的裝填量多于标準值；睡小
C—潤滑脂的裝填量多于B（充滿）
|
|
/LT
|
軸承内充特殊低溫潤滑油脂
|
|
/MT
|
軸承内充特殊中溫潤滑脂
|
|
/LHT
|
軸承内充特殊高、低溫潤滑油脂
|
|
/Y
|
Y和另一個字母（如YA、YB）組合或再加數字組合用來土笑識别無法用現有後置代号表達的非成(c有小héng)系列的改變
|
|
/YA
|
結構改變（綜合表達）；
|
|
/YB
|
技術條件改變（綜合表達）
|
注：凡軸承代号中有/Y和另一個字母或加數字的後置代号，應查閱圖紙或補吃議充技術條件或向本公司産品設計部門咨詢以便了解其改變的具體内容。
應用
主要應用于汽車轉向機構,機床主軸等。
