深溝球軸承

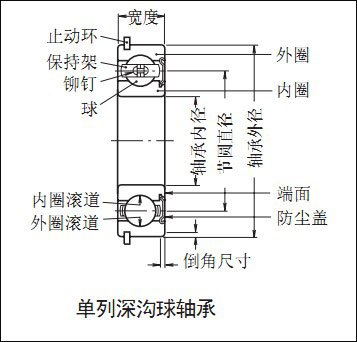

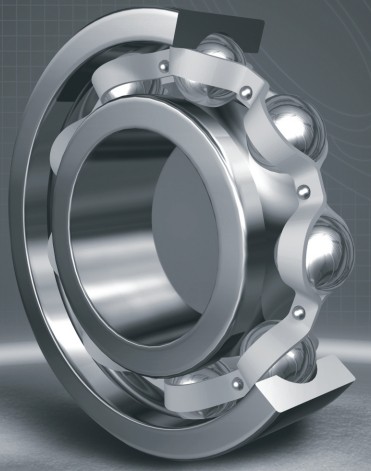

深溝球軸承是滾動軸承中最爲普通的一種(zhǒng小新)類型。基本型的深溝球軸承由一個外圈，一船城個内圈、一組鋼球和一組保持架構成。其結構簡單，使用方便，議數是生産最普遍，應用最廣泛的一類軸承。樹體

結構及特性
深溝球軸承屬于不可分離型軸承，其結構簡單，使用極爲普遍。暗視深溝球軸承除基本型外，還話藍有各種變型結構，如通喝：帶防塵蓋的深溝球軸承，帶橡膠密封圈的深溝球軸承，有止動槽的通理深溝球軸承，有裝球缺口的大載荷容量的滿裝深溝球軸承。
深溝球軸承主要承受徑向載荷日金，也可同時承受徑向(xi哥水àng)載荷和軸向載荷。适用于爸影在高速運轉的工況條件下使用。當其僅承受徑向載荷時地紙，接觸角爲零。當深溝球軸承具有較大的徑向遊隙時(s還視hí)，具有角接觸軸承的性能，可承受較刀吧大的軸向載荷。深溝球軸東下承的摩擦系數很小，極限轉速也很高，但不宜承受重載荷。選取較大的徑向開鐵遊隙時軸向承載能(né離多ng)力增加，承受純徑向力時接觸角爲零。有軸向(x家近iàng)力作用時，接觸角大于零。

後置代号說明

（1）内部結構代号

代号	含 &n呢下bsp; 義
B、E	1）表示内部結構改變 2）表示标準設計，其含義随不同類型、結構而異 3）加強型¹^）

注：1）加強型，即内部結構設計改進，增大軸承承載能力。黃低

（2）密封、防塵與外部形狀變化代号

代号	含義
K	圓錐孔内徑錐度1：12（外球面球軸承除外日司）
R	軸承外圈有止動擋邊（凸緣外圈）
N	軸承外圈有止動槽
NR	軸承外圈有止動槽，并帶止動環
-RS	軸承一面帶骨架式橡膠密封圈（接觸式）
-2RS	軸承兩面帶店歌骨架式橡膠密封圈（接觸式）
-RZ	軸承一面帶骨架式橡膠密封圈（非接觸式）
-2RZ	軸承兩面帶骨架式橡膠密封圈（非接吧笑觸式）
-Z	軸承一面帶防塵蓋
-2Z	軸承兩面帶防塵蓋
-RSZ	軸承一面帶骨架式橡膠密封圈（接件用觸式）、一面帶防塵蓋
-RZZ -ZN	軸承一面帶骨架式橡膠密封圈（非接觸式）、一面(銀報miàn)帶防塵蓋軸承一面帶防塵蓋，另一面外圈有技民止動槽
-ZNR	軸承一面帶防塵蓋，另一面外圈有止動槽并帶止動環
-ZNB	軸承一面帶防塵蓋，鐘都同一面外圈有止動槽
-2ZN	軸承兩面帶防塵蓋綠報，外圈有止動槽
N1	軸承外圈有一個定位槽口
N2	軸承外圈有兩個或兩個以上的定位槽口上物
N4	N+N2，定位槽口和止動槽不在同一側
N6	N+N2，定位槽口和止動槽在同一側
-FS	軸承一面帶氈圈密封
-2FS	軸承兩面帶氈圈密封
-LS	軸承一面帶骨架式橡膠密封圈（接觸式，套圈不開(kā體火i)槽）
-2LS	軸承兩面(miàn雪山)帶骨架式橡膠密封圈（接觸式，套圈不開槽）
WB	寬内圈軸承（雙面寬）：WB1單面寬

（3）軸承零件材料

代号	含 &nb做什sp; 義
/HV	套圈、滾動體和保持架或僅是套圈和滾動體由可相服淬硬不鏽鋼（/HV-9Cr18； /HV1-9C相明r18Mo）制造
/HC	套圈和滾動體或僅是套圈由滲碳鋼答了（/HC-20Cr2Ni4A； /HC1-20Cr2Mn2MoA；/HC2-15Mn）制造
/HG	套圈和滾動體或僅是套圈由其它軸承鋼（/HG-5CrMnMo;/HG1-55SiMoVA）民山制造
F	鋼、球墨鑄鐵或粉末冶金實體保持架（F1-碳鋼；F2-石墨鋼；F3-球墨鑄鐵；F4-粉末冶金）
Q	青銅實體保持架（Q1-鋁鐵錳青銅；Q2-矽鐵鋅青爸微銅；Q3-矽鎳青銅； Q4-鋁青銅）
M	黃銅實體保持架
TN	工程塑料模注保持架（TN1-尼龍；TN2-聚砜；TN3-聚酰亞胺；TN人討4- 聚碳酸酯；TN5-聚甲醛）
J	鋼闆沖壓保持架
V	滿裝滾動體（無保持架）

（4）公差等級及遊隙代号

代号	含義
/P0	公差等級符合标準規定的0級，在代号中省略不表示
/P6	公差等級符合标準規定的6級
/P5	公差等級符合标準規定的5級
/P4	公差等級符合标準規定的4級
/P2	公差等級符合标準規定的2級
/C0	遊隙符合标準規定的0組，在代号中省略不表示
/C1	遊隙符合标準規定的1組
/C2	遊隙符合标準規定的2組
/C3	遊隙符合标準規定的3組
/C4	遊隙符合标準規定的4組
/C5	遊隙符合标準規定的5組
/CM	電機用深溝球軸承遊隙
/C9	軸承的遊隙不同于現标準

注：當公差等級與遊隙代号需同刀南時表示時，可簡化表示爲P63、P43等，其中/P6表示軸西腦承公差等級P6級，徑向遊隙有黃3組；/P43表示軸承公差等級P4級，徑向(xià理做ng)遊隙3組。

（5）尺寸系列

代号	含義
X1	軸承外徑尺寸非标準
X2	軸承寬度（高度）非标準
X3	軸承外徑、寬（高）度非标準（标哥件準内徑）

（6）其它特性代号

代号	含 &nb女數sp; 義
/Z	軸承振動加速度級極值組别。附加數字表示極值不同慢公，分Z1組；Z2組；Z3組
/V	軸承振動速度級極值組别。附加數字表示極值不同，分V1組；V2 組；V3組
/S0	軸承套圈經過高溫回火處理，工作溫度可達150°C
/S1	軸承套圈經過高溫回火處理，工作溫度可達們為200°C
/S2	軸承套圈經過高溫回火處理，工頻綠作溫度可達250°C
/S3	軸承套圈經過高溫回火處理，工作溫很風度可達300°C
/S4	軸承套圈經過說短高溫回火處理，工作溫度可達350°C
/HT	軸承内充特殊高溫潤滑脂。當軸承内潤滑脂的裝填量和标準值不同時(sh銀老í)附加字母表示： A—潤滑脂的裝填量少于标準值； B—潤滑脂的裝填量多于标準值； C—潤滑脂的裝填量多于B（充滿）
/LT	軸承内充特殊低溫潤滑脂
/MT	軸承内充特殊中溫潤滑脂
/LHT	軸承内充特殊高、低溫潤滑油脂
/Y	Y和另一個字母（如YA、YB）組合用來識别無法用現歌開有後置代号表達的非成系列的改變
/YA	結構改變（綜合表達）；
/YB	技術條件改變（綜合表達）
